Prélinteaux & Linteaux

Support de maçonnerie pour création de baies

Constitué de béton précontraint par des fils d’acier à empreintes, le prélinteau en béton PREBEL sera utilisé comme support de maçonnerie pour toute création de baies telles que portes et fenêtres.

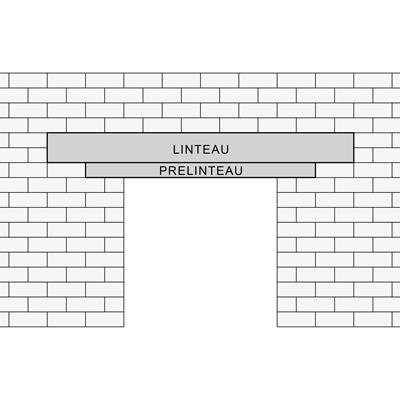

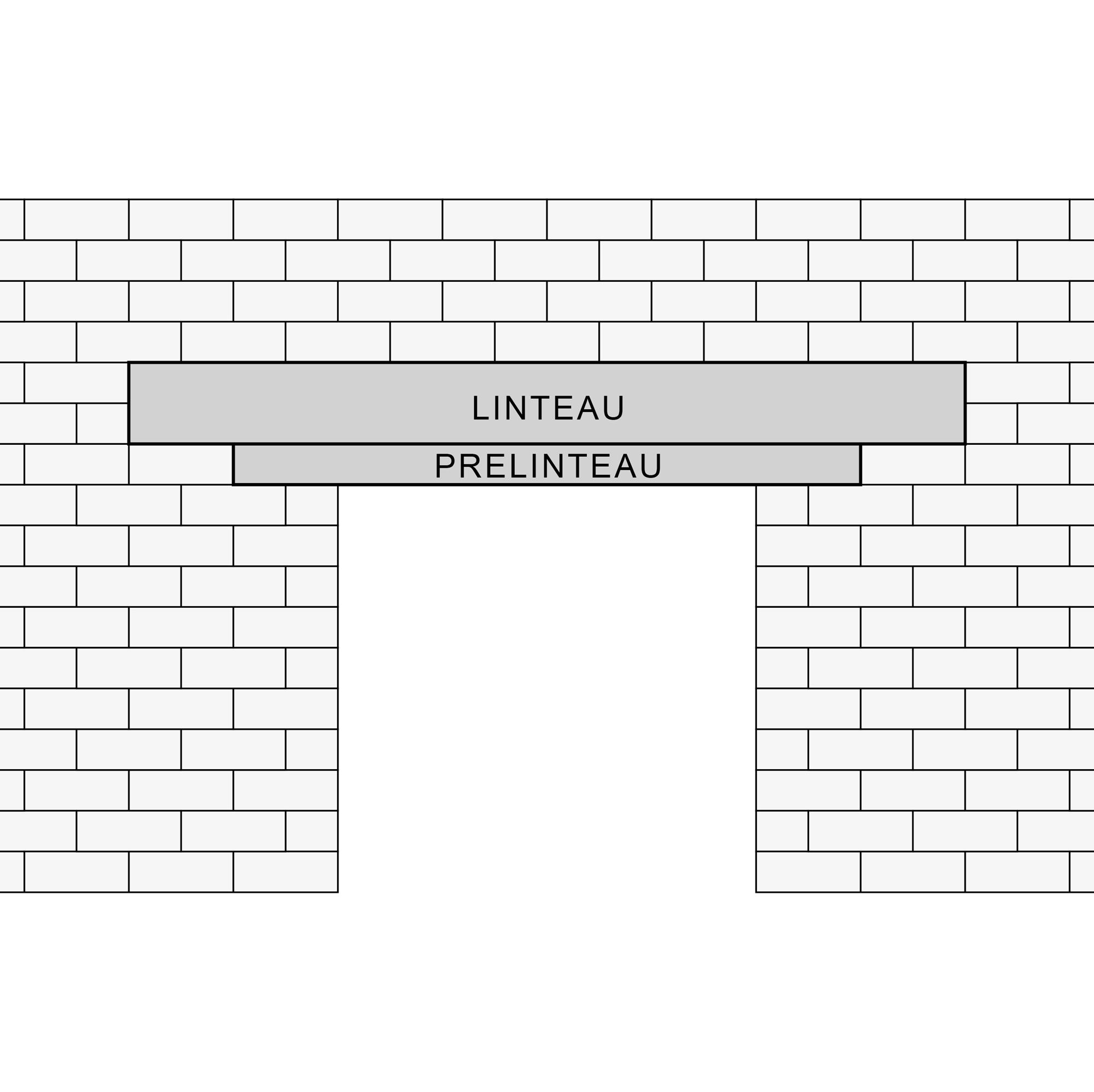

Le linteau en béton en tant que tel sera constitué d’un prélinteau PREBEL surmonté d’un mur en maçonnerie. L’élément précontraint renforce la partie inférieure soumise à la traction, tandis que la partie supérieure, (zone de compression), est formée d’un élément PREBEL ainsi que de la maçonnerie supportée (voir schéma).

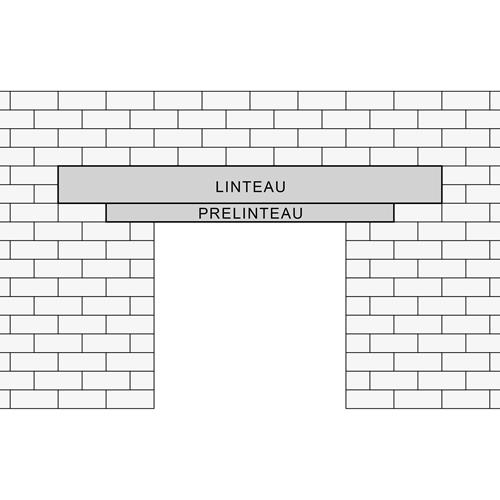

Support de maçonnerie pour création de baies

Capacité portante des prélinteaux avec blocs

La capacité des prélinteaux avec blocs sera déterminée par :

  • La résistance à la flexion
  • La résistance à l’effort tranchant, elle-même définie par la résistance au cisaillement du mortier entre le prélinteau et les blocs de maçonnerie.
  • La résistance en traction du béton (ou décompression du béton)
  • La flèche
  • La longueur d’appui

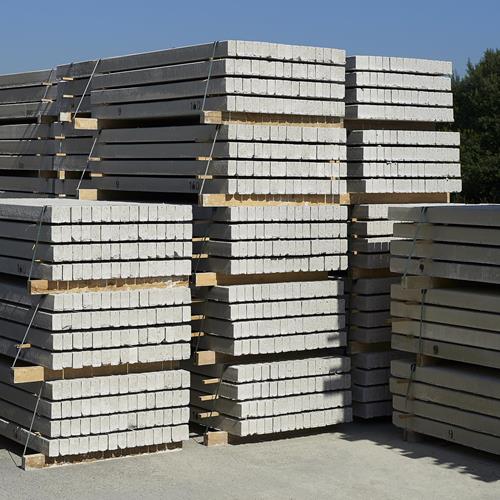

Capacité portante des prélinteaux avec blocs

La capacité portante des prélinteaux seuls

La capacité portante des prélinteaux seuls sera déterminée par :

  • La résistance à la flexion, elle-même définie par la limite d’élasticité des fils, soit par la contrainte maximale en compression du béton.
  • La résistance à l’effort tranchant, elle-même définie par la résistance au cisaillement du béton.
  • La résistance en traction du béton (ou décompression du béton)
  • La flèche
  • La longueur d’appui

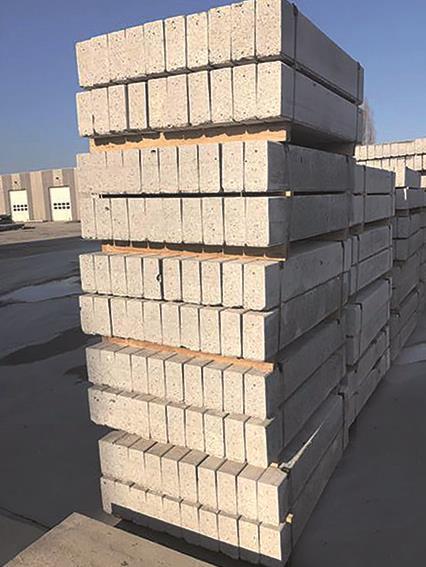

La capacité portante des prélinteaux seuls

Dimensions

Le prélinteau PREBEL d'une épaisseur de 55mm, est disponible et de stock en trois largeurs : 90, 140 et 190 mm, et en longueurs de 1 à 4 m, par pas de 20cm.

Le linteau PREBEL d'une épaisseur de 190mm, est disponible et de stock en trois largeurs : 90 , 140 et 190 mm, et en longueurs de 1 à 4 m, par pas de 20 cm.

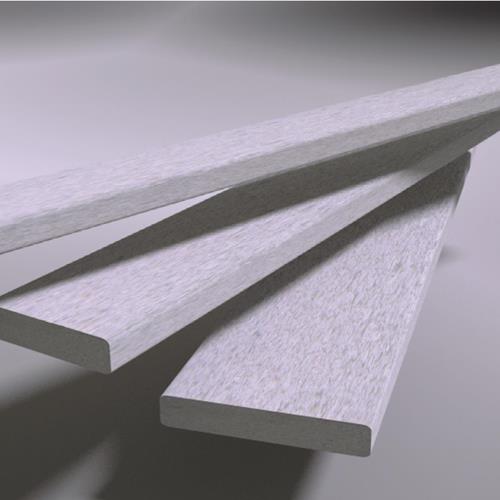

Dimensions - Linteaux

Principe

La capacité portante de l’ensemble résulte à la fois de la résistance à la traction du prélinteau, de la résistance à la compression et au cisaillement de la maçonnerie qui le surmonte (blocs béton), mais aussi de la résistance au cisaillement du joint entre le béton du prélinteau et le mortier de pose de la maçonnerie.

Il est donc indispensable d’éviter toute souillure qui entrainerait une moindre adhérence du mortier sur le prélinteau. Notons également l’obligation d’avoir des joints verticaux bien fermés, ceci de manière à ce que la zone de compression joue parfaitement son rôle.

Au cas où la fermeture des joints verticaux ne peut être garantie, les charges utiles admissibles à considérer devront être diminuées d’un tas de blocs (de cette manière, pour 3 tas de blocs sans joints verticaux, nous  considérerons les valeurs de 2 tas de blocs).

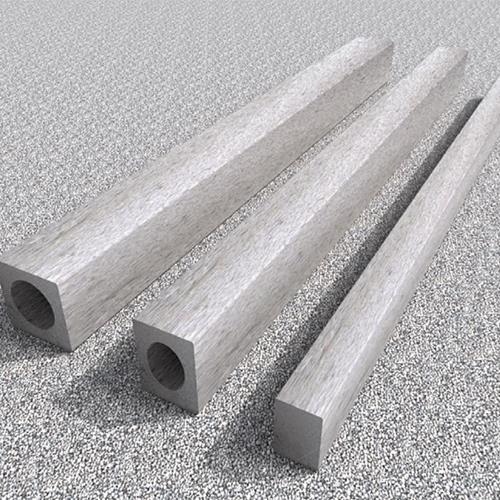

Principe - Linteaux

Les avantages du prélinteau PREBEL

  • Solide
  • Léger
  • Durable
  • Facile à poser, ne nécessitant aucun coffrage, ferraillage ou bétonnage, il permet une mise en oeuvre aisée et un gain de temps sur chantier
  • Disponible en plusieurs dimensions
  • Toujours de stock, il peut être livré dans un délai très court
